歐式起重機核心零部件概述-電機篇

本文鏈接：http://www.cdpxysxx.cn/cjwt/503.html???發布時間：2021-02-26 01:45:37??點擊量：1159

　　歐式起重機電機分運行電機和起升電機，歐洲無論運行還是起升電機大多數都采用雙繞組變極鼠籠電機，采用低極數高轉速，以減少電機和制動器的機座號;采用制動電機以簡化構造。國內只在運行機構中采用這種電機，在起升機構中一般采用起重冶金專用繞線式變頻電機。隨著電機行業的不斷發展，鼠籠式變頻電機更受行業歡迎。

　　運行電機

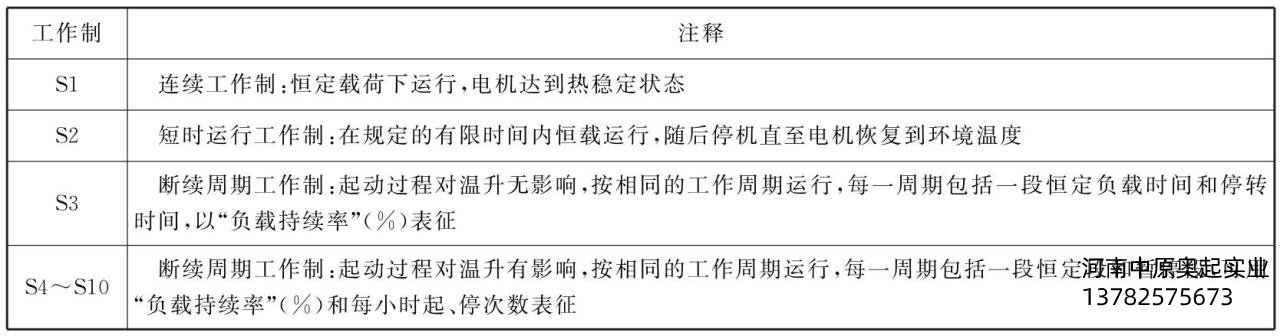

　　運行電機和“三合一”減速器集成一體，是一種標準的交流2～6極鼠籠電機，國產“三合一”減速器還可以匹配起重專用繞線和變頻電機，用于50Hz和60Hz的電源。電機間隙比繞線式電機有顯著的降低，與減速器可以直聯，也可以直接法蘭安裝，還可以帶底腳法蘭安裝。電機的額定功率取決于環境溫度和安裝海拔高度，銘牌上的額定功率為S1工作制，適應于海拔1000m以下和40℃以內的環境溫度，電機對應工作制為S1、S2、S3、S4、…、S10(表2-1)，電機可以與以下選項配合使用。

　　(1)制動手動釋放;

　　(2)變頻器一體;

　　(3)斷路和保護功能一體;

　　(4)低噪聲風扇罩;

　　(5)加配逆止器;

　　(6)熱敏電阻保護裝置;

　　(7)恒溫器保護裝置;

　　(8)無風扇設計;

　　(9)強制冷風扇;

　　(10)高慣量飛輪風扇;

　　(11)風扇防護罩。

圖2-1運行“三合一”點擊工作制定儀

　　起升電機

　　起升電機分小歐式起升電機(圖2-9)和中、大歐式起升電機(圖2-10)。小歐式起升電機跟運行電機相似，也是一種交流2～6極鼠籠電機，電機的額定功率取決于環境溫度和安裝海拔高度，銘牌上的額定功率對應于海拔1000m以下和40℃以內的環境溫度，標準為S1工作制。

　　中、大歐式起升電機采用起重和冶金專用三相異步繞線式電機，其特點是過載能力大，機械強度高，調速范圍寬，運行穩定，基準工作制為S3，40%接電持續率。電機在以下條件下正常運行。

　　(1)環境空氣溫度不超過40℃(一般環境)、60℃(特殊環境);

　　(2)相對濕度≤90%;

　　(3)海拔高度不超過1000m;

　　(4)頻繁起動、制動(電氣或機械)及逆轉。

　　中、大歐式起升電機為了降低能耗，一般采用變頻電機，防護等級為IP44，也可根據用戶的要求制成IP54，配套的冷卻風機防護等級為IP23，電機軸可以為單或雙伸軸，絕然等級為F級(一般環境)或H級(特殊環境)。定子接線盒可根據用戶要求位于電機頂部，也可位于左側或右側。
